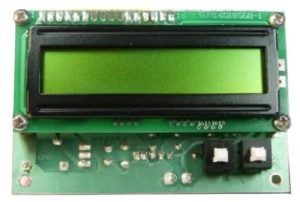

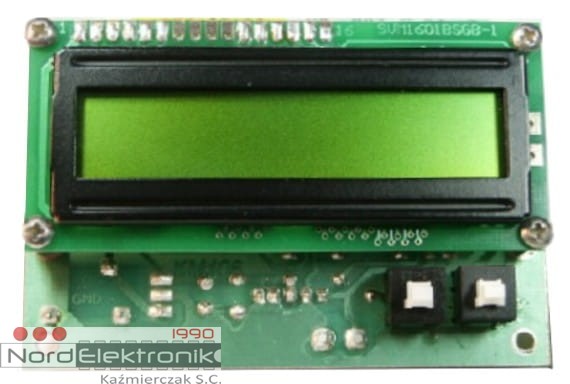

KM 406 MIERNIK CZĘSTOTLIWOŚCI LCD 1 X 16 ZNAKÓW
Proponowane urządzenie pozwala na pomiary częstotliwości do 100MHz, sygnałów o poziomach TTL. Oznacza to, że napięcie podłączone do wejścia miernika powinno mieć wartość min. 2,5VS. Impulsy powinny mieć kształt prostokątny . Do powyższego urządzenia można zastosować wzmacniacz z preskalerem MCW2C, dwa wejścia A do 50MHz i B od 50MHz do 1GHz ,wyjście sygnału TTL i wejście przełączające kanały pomiarowe (współpracuje z układem). Do przełączania urządzenia pomiędzy zakresami do 50MHz (tryb 1) i do 1GHz (tryb2) służy przycisk SW1. Miernik wyświetla wyniki pomiarów na wyświetlaczu alfanumerycznym LCD. Wyświetlacz ten jest sterowany bezpośrednio z portów procesora P1.1. do P1.7
Podstawowe funkcje produktu, oraz jego właściwości
• pomiar częstotliwości ÷100 MHz w konfiguracji standardowej
• pomiar częstotliwości od 100MHz do 1 GHz pod warunkiem wyposażenia w preskaler
Uwaga: Preskaler można nabyć w firmie
nord elektronik Kaźmierczak s.c.
tel. 59 8147350 697 697 381
• pole odczytowe LCD 1 x 16 znaków
• wyświetlacz 88mm x 33mm
• sygnalizacja mierzonych zakresów wg wskazań na wyświetlaczu tryb I tryb II
• napięcie zasilania do 15V
• zasilanie sieciowe (zasilacz wtyczkowy)KP 606
• wymiary: płytka bazowa 83mm x 55mm
Zastosowanie
• pomiar częstotliwości w urządzeniach analogowych i cyfrowych. Przedwzmacniacz MCW2C
Przeznaczenie i charakterystyka
Przedwzmacniacz MCW2C służy do zwiększenia czułości mierników częstotliwości serii KM 401 i KM406 z poziomu TTL do ok. 100mVpp, jak również do rozszerzenia zakresu mierzonych częstotliwości do 1GHz. Przedwzmacniacz ma dwa wejścia pomiarowe, wejście A, bezpośrednie, pracujące do częstotliwości ok. 50MHz i wejście B, z preskalerem (dzielnikiem częstotliwości) umożliwiające pomiar do ok. 1GHz. Przedwzmacniacz w torze A charakteryzuje się dużą impedancją wejściową i odpornością na przesterowanie, dzięki czemu w minimalny sposób zakłóca sygnał mierzony. Natomiast wejście B, przeznaczone jest do pomiaru dużych częstotliwości i może być dopasowane do impedancji 50 lub 75 ohm. Przedwzmacniacz ma elektroniczny przełącznik wejść sterowany napięciowo. Opinie o produkcie (0) |
|
