- Dostępność:
- duża ilość
|
|
Cena:
10,39 zł
Cena netto:
8,45 zł
|

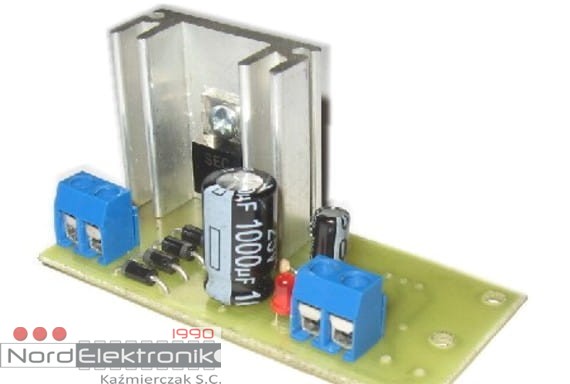

Najważniejszym elementem tworzącym zasilacz jest bardzo popularny stabilizator liniowy typu 78XX. Dla większości stabilizatorów spotykanych na rynku maksymalne napięcie wejściowe wynosi 35V. Nominalny prąd wyjściowy wynosi 1A. Istotnym parametrem na który należy zwrócić uwagę jest moc strat jaka może być rozproszona. W naszym przypadku jeśli budujemy zasilacz w oparciu o stabilizator w obudowie TO-220, maksymalna moc start wg danych katalogowych wynosi 20W. Podana wartość jest czysto teoretyczna. W praktyce moc start wynosi ok. 5W. Dla prawidłowej stabilizacji napięcia wyjściowego, różnica napięć między wejściem a wyjściem musi wynosić minimum 2V. Obwód drukowany przewidziany jest na umieszczenie drugiego stabilizatora, a więc zbudowanie drugiego równoległego zalicza o stałym dodatnim napięciu wyjściowym.
