- Dostępność:
- duża ilość
|
|
Cena:
18,33 zł
Cena netto:
14,90 zł
|

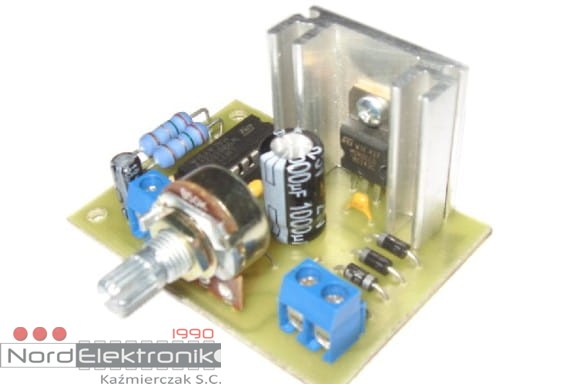

Proponowany zasilacz stabilizowany o regulowanym napięciu wyjściowym posiada walory użytkowe aby zastosować go w warsztacie elektronika jako element niezbędnego wyposażenia. Elementem regulującym napięcie wyjściowe jest bardzo funkcjonalny układ
m
A723(Us1). Prąd wyjściowy wewnętrznego tranzystora mocy wynosi tylko 150mA.Chcąc zwiększyć wydajność prądową zasilacza wystarczy podłączyć zewnętrzny tranzystor szeregowy(T1). Wówczas prąd wyjściowy będzie uzależniony od tranzystora T1 i od wartości rezystora R5 ograniczającego prąd wyjściowy. Napięcie wyjściowe regulowane jest przy pomocy potencjometru P1.Rezystory R3 i R4 mają wpływ na dolną i górną wartość napięcia wyjściowego. Tranzystor mocy T1 należy koniecznie umieścić na radiatorze. Zasilacz powinien być zasilany z transformatora o napięciu ok. 12V i prądzie około 1A.
