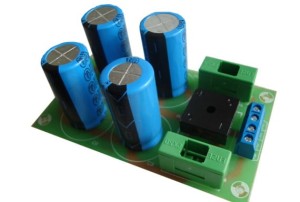

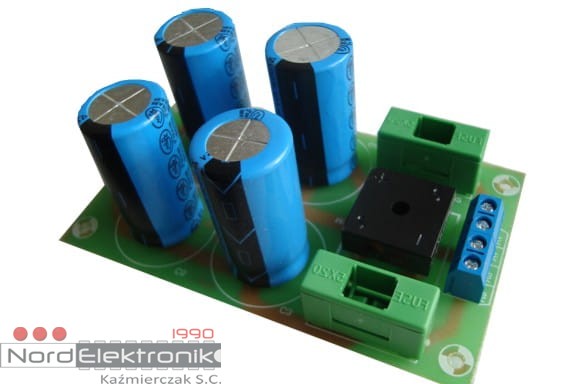

KP 613B UNIWERSALNY ZASILACZ SYMETRYCZNY 34V 5A
Napięcie przemienne z transformatora sieciowego prostowane jest w mostku prostowniczym Greatz'a M1. Filtracja oraz wygładzanie napięcia odbywa się w kondensatorach C3÷C6. Kondensatory C1 i C2 są elementami przeciwprzepięciowymi eliminującymi zakłócenia w przewodach zasilacza i na uzwojeniu transformatora.
Zasilacz w zależności od wersji należy zaopatrzyć w transformator sieciowy o dwóch napięciach 24V. W wersji A powinien to być zasilacz 2x24V 3A, a w wersji B: 2x24V 5A. Zaleca się wykorzystanie transformatorów o prądach nieco przekraczających odpowiednio 3A i 5A. W wersji B (5A) należy zamontować wszystkie kondensatory C3÷C6 o wartości 4700µF/50V Opinie o produkcie (0) |
|
