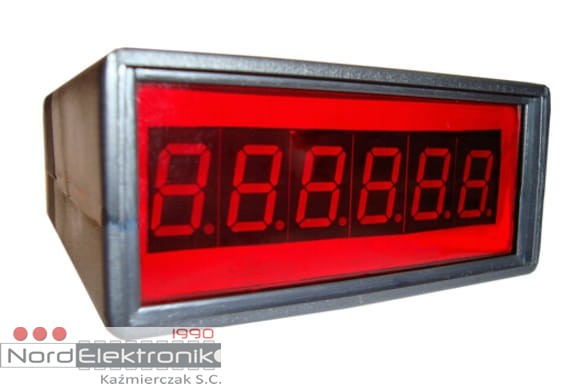

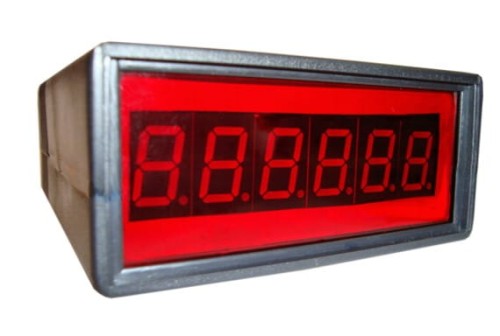

LICZNIK DWUWEJŚCIOWY 6 CYFR. KL205

Dostępność: duża ilość
Wysyłka w: 3 dni
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 80,59 zł 80.59
Cena netto: 65,52 zł
ilość szt

towar niedostępny

dodaj do przechowalni
Ocena: 3.5
Producent: Nord Elektronik Kaźmierczak
Kod produktu: KL205
Pin It

Opis

Charakterystyka licznika:

Licznik służy do zliczania impulsów o częstotliwości do około 1kHz. Licznik wyposażony jest w pole odczytowe o pojemności 999999 oraz posiada 2 wejścia zliczające mechaniczno-optyczne, które szybko za pomocą złącz typu Goldpin daje się konfigurować. Urządzenie posiada pamięć umożliwiającą zapamiętanie dotychczas odliczonych impulsów po zaniku napięcia zasilania.



Podstawowe parametry:

• Pole odczytowe 4 lub 6 wyświetlaczy LED 14mm.

• 2 wejścia optyczne.

• 2 wejścia mechaniczne NO (normalnie rozwarte).

• Wejście resetujące.

• Zliczanie w górę i w dół lub

• Pamięć odliczonych impulsów po zaniku napięcia zasilającego.

WERSJA A zasilanie 12V AC/DC z zasilacza sieciowego (np. wtyczkowego 100mA)

WERSJA B zasilanie  24AC/DC (wbudowana przetwornica DC/DC)

• Wymiary płytek: 83mmx85mm, 83mmx29mm

 Konfiguracja:

Licznik posiada 2 wejścia zliczające, które mogą pracować w następujących konfiguracjach:

• oba wejścia optyczne zliczające w górę

• oba wejścia optyczne, jedno zliczające w górę, jedno w dół

• oba wejścia mechaniczne(zwierne) zliczające w górę

• oba wejścia mechaniczne(zwierne), jedno zliczające w górę, jedno w dół

• 1 wejście mechaniczne zliczające w górę, 1 optyczne zliczające w górę

• 1 wejście mechaniczne zliczające w dół, 1 optyczne zliczające w górę

• wejście mechaniczne zliczające w górę, 1 optyczne zliczające w dół

• Wybór rodzaju wejścia (mechaniczne, optyczne) odbywa się poprzez zmianę położenia
•zworek INPUT A i INPUT B w odpowiednią pozycję O lub M.


Wybór wersji 4/6 cyfr odbywa się za pomocą zworki 4/6DIG. Licznik pracuje w wersji 4 cyfrowej, gdy zworka 4/6DIG jest zwarta.







Pliki do pobrania:

Koszty dostawy Cena nie zawiera ewentualnych kosztów płatności

Kraj wysyłki:

Produkty powiązane

Opinie o produkcie (2)

17 listopada 2021

W jaki sposób podane zostało napięcie do IC 3 ? (9 i 14 nie mają z niczym połączenia na płytce) .

17 listopada 2021

Dziękuję za trafną uwagę(błąd na PCB).PIN 9 i 14, należy podłączyć do +5V np: nóżka stabilizatora LM7805.
