KM409 Mikroprocesorowy Miernik Pojemności i Indukcyjności
towar niedostępny
dodaj do przechowalni
3.51924
Opis
Precyzyjny Miernik Pojemności i Indukcyjności KM409
Nordelektronik prezentuje Miernik Pojemności i Indukcyjności KM409, idealny do dokładnych pomiarów w zastosowaniach laboratoryjnych, serwisowych i edukacyjnych. Miernik pojemności kondensatorów elektrolitycznych – zestaw do montażu.
Kluczowe Cechy:
- Wysoka Precyzja: Miernik KM409 zapewnia dokładne pomiary pojemności i indukcyjności, co jest kluczowe w pracach serwisowych i laboratoryjnych.
- Łatwość Użytkowania: Intuicyjny interfejs użytkownika i wyraźny wyświetlacz LCD umożliwiają łatwe i szybkie odczytywanie wyników.
- Szeroki Zakres Pomiarowy: Urządzenie obsługuje szeroki zakres pomiarowy, umożliwiając pracę z różnymi komponentami elektronicznymi np. pojemności kondensatorów elektrolitycznych.
Dane Techniczne:
- Typ: Miernik Pojemności i Indukcyjności
- Model: KM409
- Zakres Pomiaru Pojemności: 1 pF - 10 mF
- Zakres Pomiaru Indukcyjności: 0,1 µH - 1 H
- Dokładność: ±0.5% + 1 cyfra
- Wyświetlacz: LCD, 4 cyfry
- Zasilanie: od 9 do 12VDC
- Pobór prądu dla 12V: 40mA z podświetlaniem, 20mA bez podświetlania
- Wyświetlacz: LCD alfanumeryczny 2x16 znaków z podświetlaniem
- Automatyczne wyłączanie podświetlania po około 1min
- Wymiary: 180mm x 90mm x 40mm
- Temperatura Pracy: 0°C do +50°C

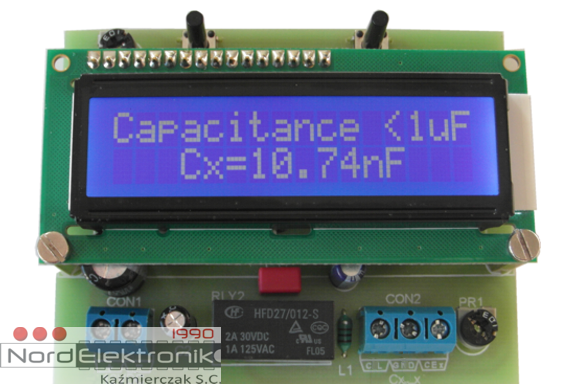

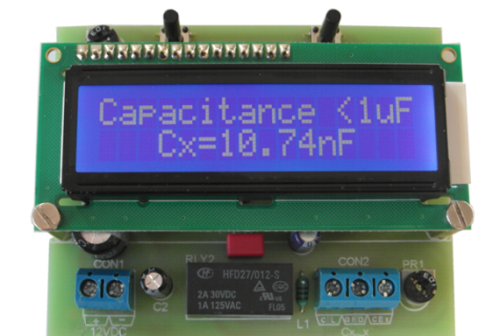

Pomiar dokonywany jest w jednym z trzech trybów pracy:
- Pomiar pojemności od 1pF do 1µF
- Pomiar indukcyjności od 0,1µH do 1H
- Pomiar pojemności kondensatorów elektrolitycznych od 1µF do 10000µF
Miernik w wymienionych trybach posiada automatyczną zmianę zakresu wraz z wyświetlaniem odpowiedniej jednostki.
Zastosowanie:
Miernik Pojemności i Indukcyjności KM409 Nordelektronik to idealne narzędzie dla inżynierów, techników oraz hobbystów zajmujących się elektroniką.
Doskonale sprawdza się w laboratoriach, warsztatach serwisowych oraz w edukacji, zapewniając precyzyjne pomiary i łatwość użytkowania.

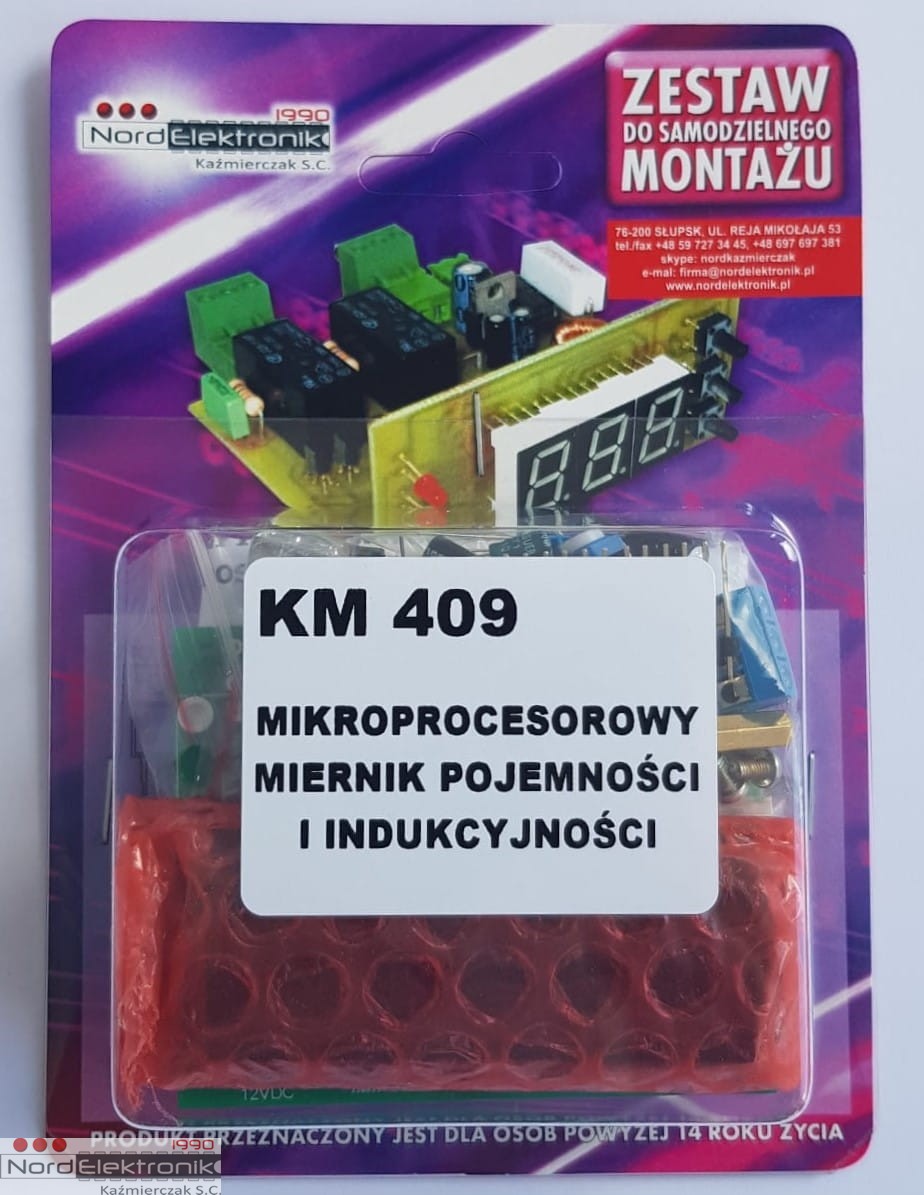

Zestaw do Samodzielnego Montażu
Pliki do pobrania:
Koszty dostawy
Cena nie zawiera ewentualnych kosztów płatności
Produkty powiązane
KP606 Zasilacz Wtyczkowy Napięcia Stałego Niestabilizowany
Cena netto: 17,02 zł
Leszek Suplicki
Miernik L/C jest dobrym miernikiem,po zmontowaniu dziala super.Do kalibracji prosze zastosowac jak dokladny procetowo kondensator 1% ceramiczny lub mika.Zastrzezenia sa do tych co pakuja KIT:pisze zestaw elemetow kolki dystansowe 4 sztuki/15mm,a tam jest 2 sztuki/10mm.To dla mnie elektronika/krotkofalowca nie do przyjecia,jako kit ktory ma braki..Prosze dbac o reputacje firmy..Pozdrawiam SQ6JNL Leszek.
LFC
Pomimo użycia standardowych kondziołów 1nF miernik wskazuje nadspodziewanie dokładnie. Na razie zmierzyłem tylko kilka kondensatorów 1% - 147pF, 3,74nF i 12,1 nF i wyniki są bardzo zachęcające. Nie wiem jeszcze jak przy wyższych i niższych pojemnościach i indukcyjności, ale szybko sprawdzę. Dwa poważne minusy zestawu to: 1. Na płytce drukowanej jest błąd w doprowadzeniu napięcia zasilania do podświetlania (jest odwrotnie). Musiałem ciąć ścieżki i porobić krosy, żeby ucieszyć oczy pięknym niebieskim podświetleniem. 2. Moim zdaniem ma sens dorzucenie do zestawu gniazd dla pinheadów, żeby wyświetlacz był odłączalny od układu, podobnie jak w chińskim LC-100A, bo w przypadku problemów łatwiej naprawiać. (Mnie się podwinęła jedna nóżka procesora i w pierwszej chwili nie zauważyłem. Gdybym zalutował wyświetlacz byłby duży kłopot. Generalnie układ mile zaskoczył mnie dokładnością pomiaru, nie to, co ten chiński chłam, który robi błędy od 20 do ponad 50%, choć układowo oparty jest przecież na podobnej zasadzie.
